- Continuità dei conduttori di protezione con corrente 200mA, 10A e 25A (2 o 4 fili)
- Resistenza di Isolamento (MΩ) da 50V-100V-250V-500V-1000V
- Verifica della Tensione Residua
- Rigidità dielettrica fino a 5100V con accessorio HV5100
- Misura della corrente di dispersione
- Prova Differenziali RCD tipo A, AC, F ,B, B+ fino a 1A,
- Generali, Selettivi e Ritardati
- Modalità AUTO , TEMPO e CORRENTE e Tensione di contatto Uc
- Z Loop impedenza L-PE
- Impedenza L-PE ad alta corrente e Resistenza Globale di Terra senza intervento del differenziale (circa15mA) • Z Line impedenza L-N o L-L
- Impedenza L-N o L-L ad alta corrente fino a 120A con risoluzione 0,001Ω .Verifica delle protezioni Magnetotermiche e Fusibili
- ∆V% Caduta di tensione
- Senso ciclico delle Fasi - Tensione - Frequenza - Potenza P-Q-S (Mono e Trifase)
- Memoria Interna e connessione USB per REPORT delle misure
- Tensione Residua
- TEST IMD
- Sequenze Automatiche delle misurazioni
Alimentazione 230 V +10 %/-15 % o 240V +6 %/-10 %, 50 Hz Display 4.3″ TFT LCD a colori touch screen Memoria Interna Interfaccia PC USB Sicurezza IEC/EN 61010-1, doppio isolamento Temperatura Operativa 0 ÷ 30°C Categoria di misura CAT III 600V / CAT IV 300 V Grado di protezione IP IP65 (chiuso) e IP40 (Aperto) Grado di inquinamento 2 Normativa di riferimento IEC/EN60204-1 e IEC/EN61439-1-2
IEC/EN 61557-1-2-3-4-5-6-7Dimensioni Quadro Test (L x W x H): 405 x 330 x 180 mm Peso 11.6 kg

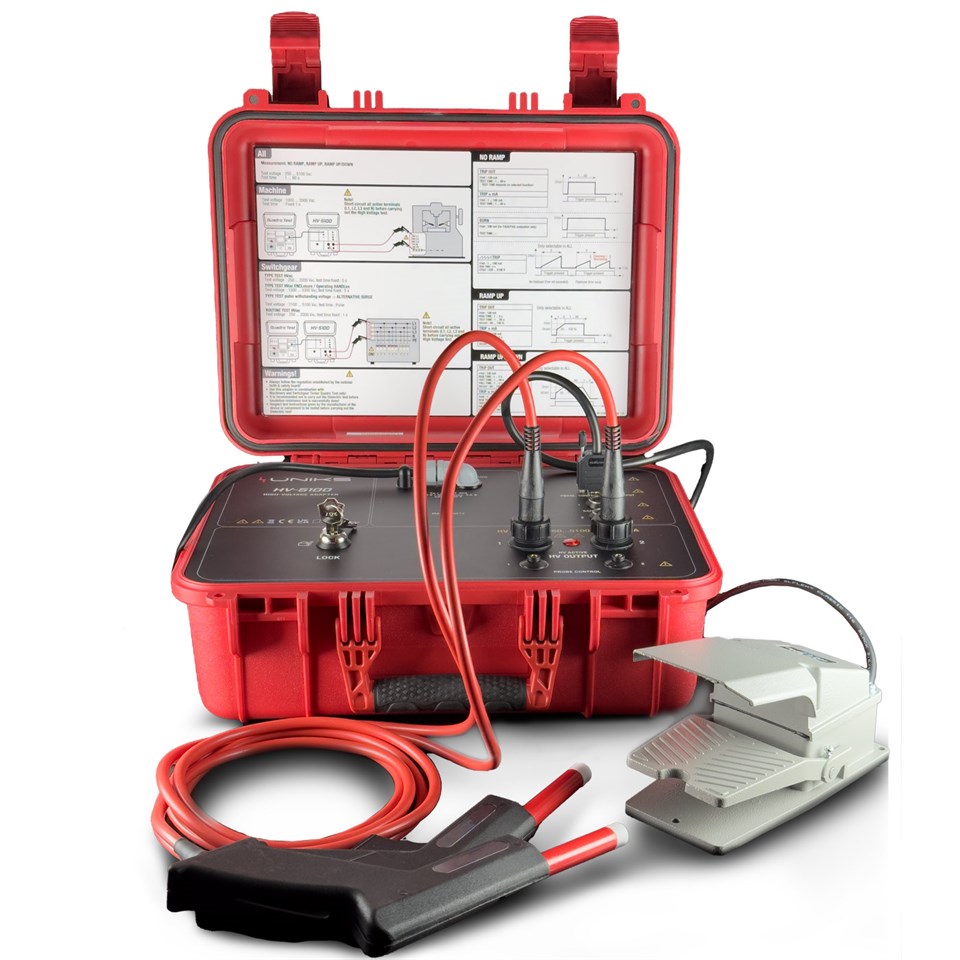

HV5100 Accessorio Opzionale
• Adattatore ad alta tensione HV5100 con cavo di rete/comunicazione fisso da 1,8 m
• Pistola di prova HV SP02 senza interruttore “START”, con cavo da 2 m, 2 pz
• Pedale P-204 con cavo da 3 m
• Borsa morbida per accessori
• Istruzioni di sicurezza Adattatore ad alta tensione
MULTIFUNZIONE PER VERIFICHE DI SICUREZZA ELETTRICA SU MACCHINE
E QUADRI ELETTRICI IN ACCORDO A IEC/EN60204-1 E IEC/EN61439-1-2

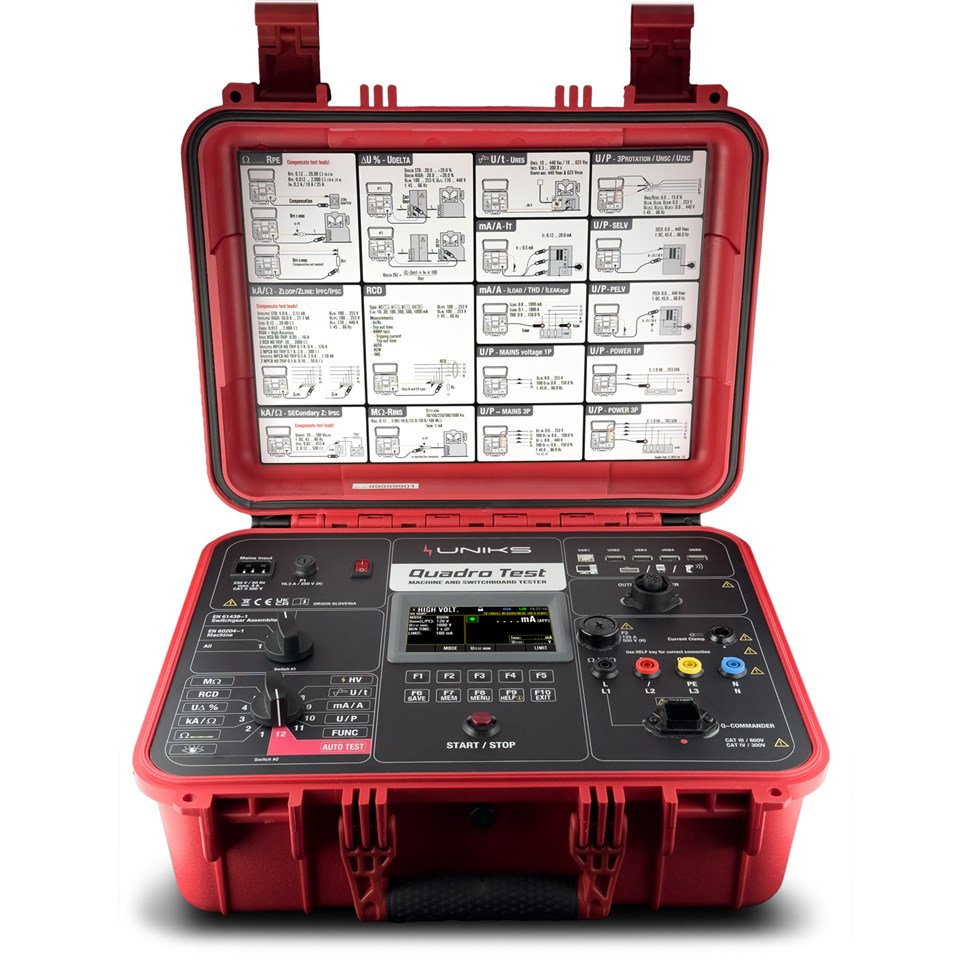

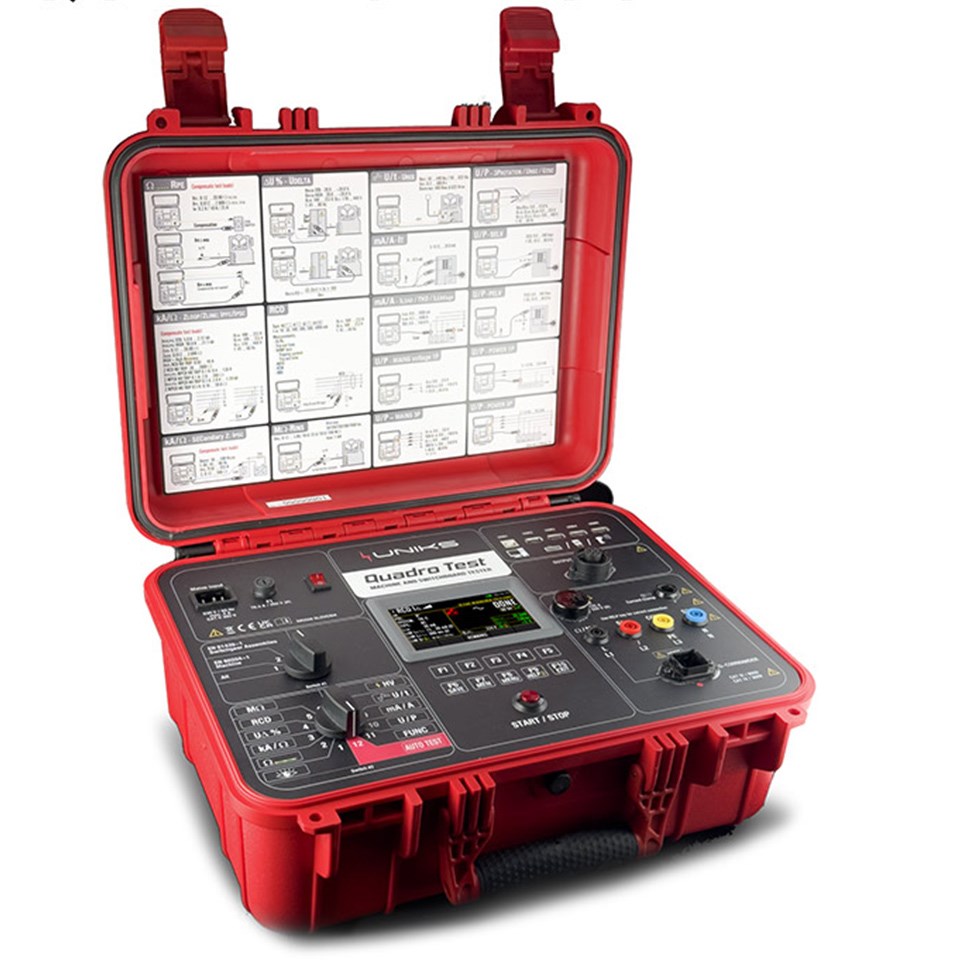

Quadro Test è uno strumento multifunzione progettato per testare e certificare le macchine, quadri a bassa tensione e gruppi di controllo.
Il doppio rotatore permetterà di velocizzare e semplificare le misure da effettua secondo la Norma EN60204-1 Macchine e EN61439-1 Quadri, con uno si seleziona la NORMA e con l’ altro si attiveranno le misure da eseguire in relazione alla Norma inoltre il display Touch Screen vi permetterà di inserire tutti i testi e descrizioni per ogni misura effettuata.
L’uso dell’adattatore ad alta tensione (HV5100) espande la funzionalità dell’unità principale con capacità AC HV quindi misura della Rigidità dielettrica fino a 5100V AC.
La funzione avanzata di auto-test consente agli utenti di eseguire rapidamente e facilmente le sequenze di test predefinite o i piani di test creati dai clienti. La memoria grande integrata può archiviare i risultati misurati, che possono successivamente essere trasferiti al software PC per la creazione di report di test
MACCHINE E QUADRI

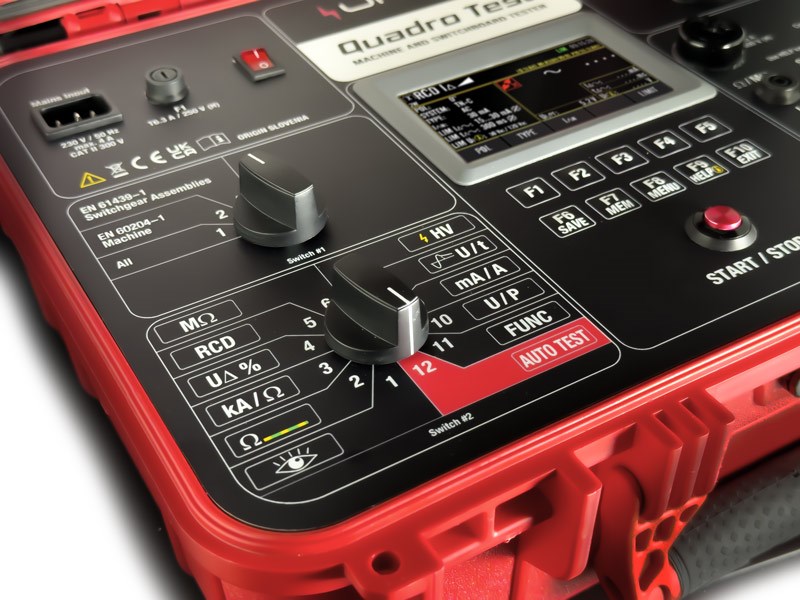

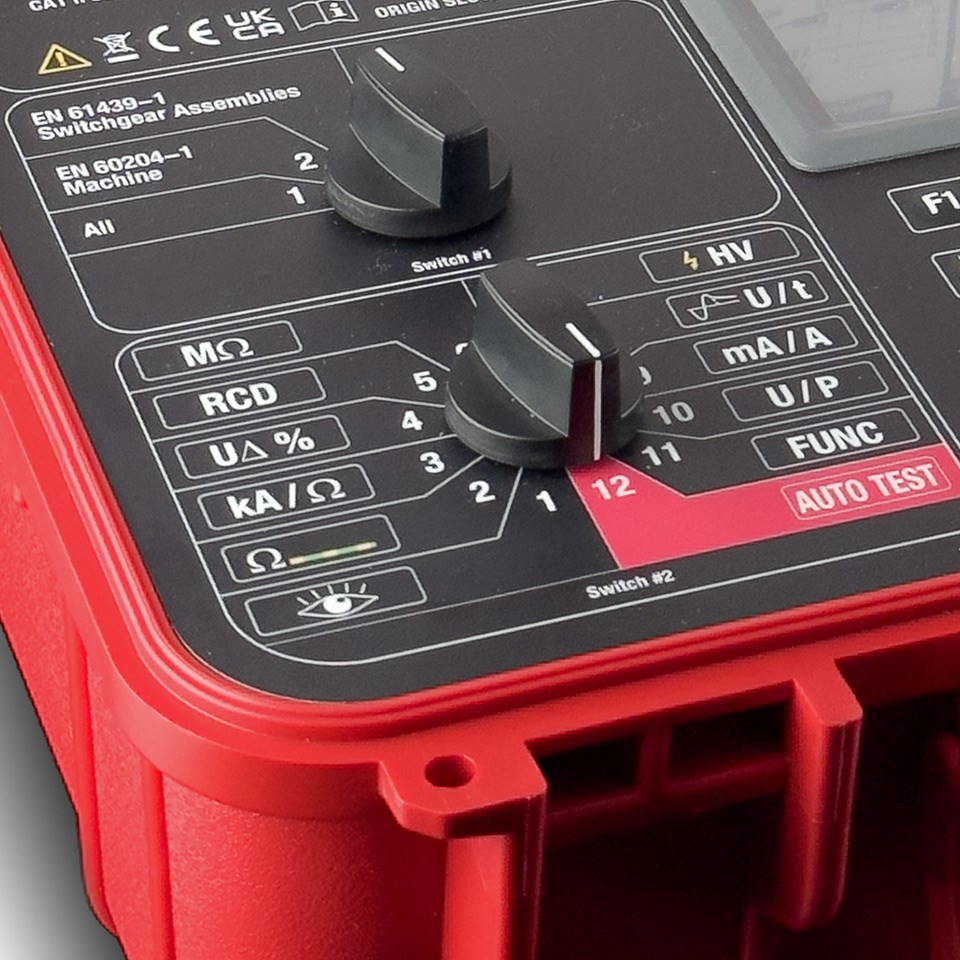

Il doppio selettore rotativo vi aiuterà a selezionare la NORMA di riferimento attivando solo le misure necessaria per la certificazione del Quadro o Bordo Macchina sa testare.
Elenco delle Norme:
• QUADRI IEC/EN61439-1
• Bordo Macchina IEC/EN60204-1
AUTO-TEST E REPORT
• La modalità avanzata AUTO-TEST consente una preparazione semplice e trasparente della sequenza di test, comprese istruzioni, definizione del punto di test e funzionalità organizzative

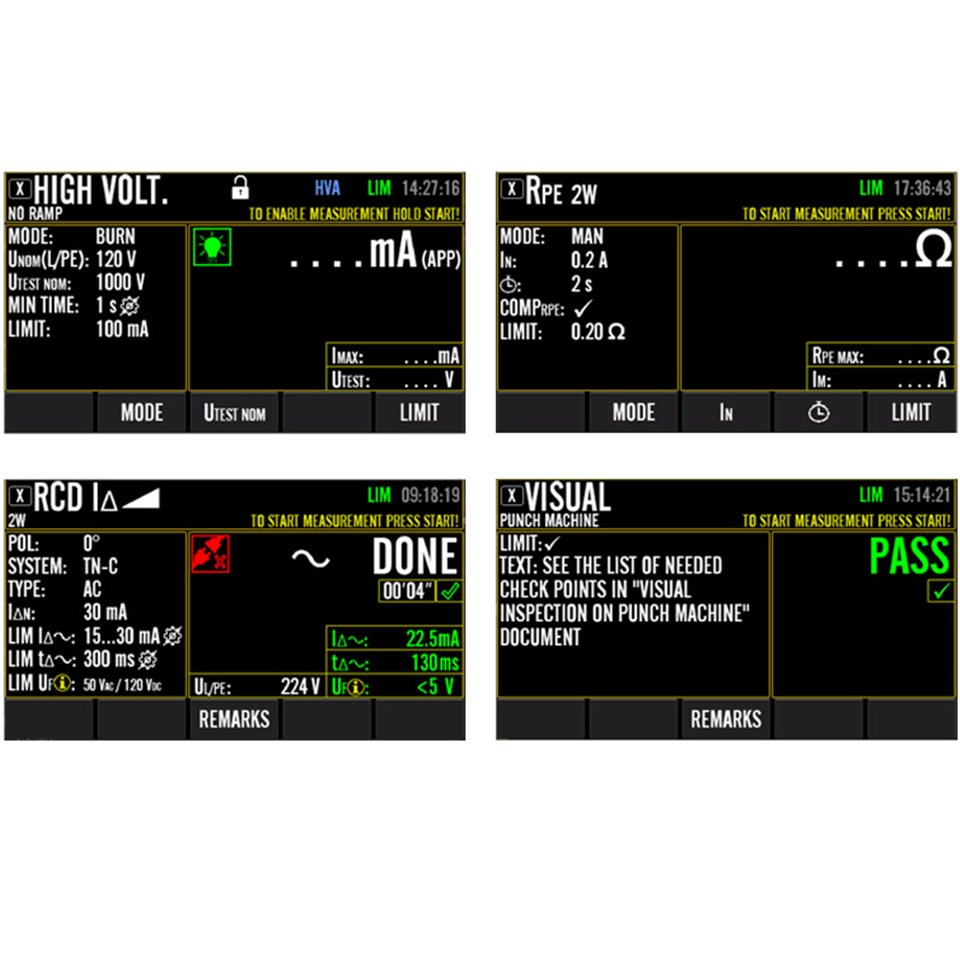

• LCD TFT grafico a colori da 4,3 pollici, 480 × 272 pixel con touch screen per valori di misurazione, valori limite e parametri di test
• Memoria interna per 30.000 locazioni (struttura della memoria ad albero, 4 livelli)
• Interfaccia integrata (USB 2.0) per il trasferimento dei risultati al PC software PC “SW-MST-204” per creare rapporti di prova
MISURA DELLA RIGIDITÀ DIELETTRICA
Con l ‘ accessorio HV5100 è possibile misurare la Rigidità Dielettrica fino a 5100V AC (IEC/EN60204-1 e IEC/EN61439-1-2)
MACCHINE e QUADRI ELETTRICI
• Tensione di prova selezionabile da 250V a 5100V AC
• Corrente misurabile fino a 200mA
• Test con metodo a RAMPA
MISURA DI IMPEDENZA LINEA/LOOP E CADUTA DI TENSIONE
Quadro esegue anche il test dell’ impedenza di LINEA (Fase-Neutro o Fase-Fase) ad Alta corrente fino a 103A per ottenere valori di impedenza con tre cifre decimali e calcolare la corrente di Cortocircuito presunta.
Anche nei Sistemi TN tramite la funzione ZLoop si potrà eseguire il test ad Alta corrente tra Fase e Terra.
Quadro Test permette di impostare il tipo di Magnetotermico (tipo B,C,K) o Fusibile da testare indicando a Display il risultato OK o No OK.
Sarà possibile anche testare la ΔV% caduta di tensione sulla linea tra un punto e l’ altro dell’ impianto per valutare la percentuale di tensione sulla linea.
REPORT E ALBERI DI MISURE

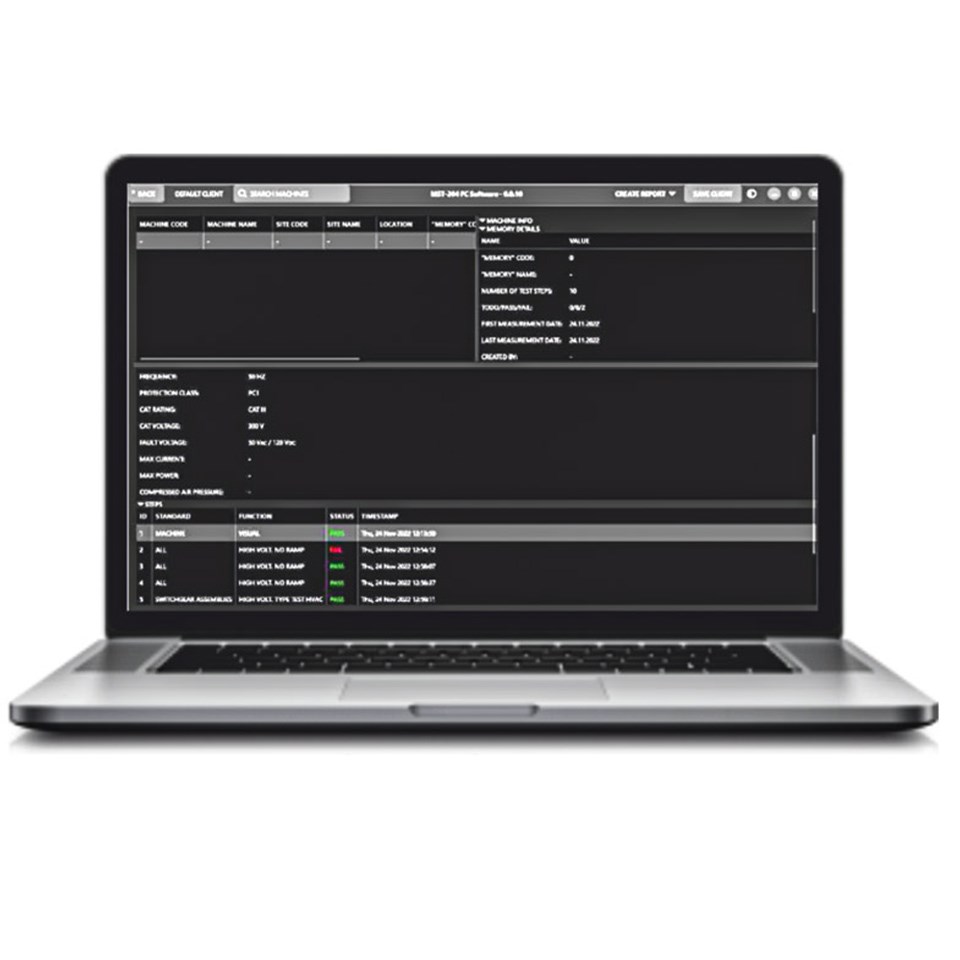

Il Quadro test è dotato di uscita USB per il download delle misure e permetterà di creare REPORT professionale di tutte le misure effettuate inoltre la memoria interna permette di creare strutture ad albero su 4 livelli per poter impostare le vostre campagne di misura e REPORT.
Ulteriori quattro interfacce (USB 2.0) per la connessione dello scanner di codici a barre USB opzionale, tastiera USB e memoria USB, tutti funzionanti in parallelo

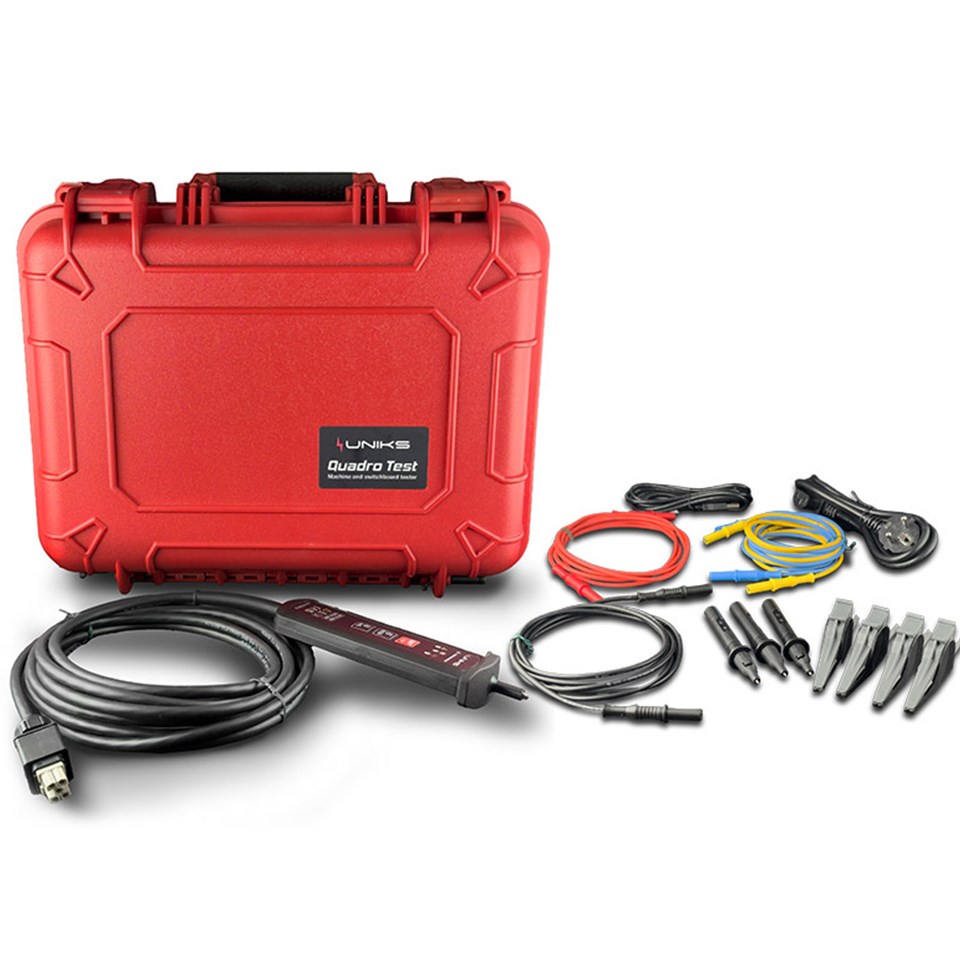

ACCESSORI DI SERIE
Quadro Test Accessori di serie
• Cavo di alimentazione IEC - Schuko, 1,8 m • Cavo di alimentazione IEC - CH, 2,0 m
• Cavo di alimentazione IEC - GB, 1,8 m
• Cavo di alimentazione IEC - IT, 1,8 m
• Comandante CM-204, 5 m
• Cavo di misura, banana da 4 mm su entrambi i lati, 2,5 mm2, giallo, 2 m = Cavo di misura, banana da 4 mm su entrambi i lati, 2,5 mm2, nero, 2 m = Cavo di misura, banana da 4 mm su entrambi i lati, 0,75 mm2, blu 2 m
• Puntale, banana da 4 mm su entrambi i lati, 0,75 mm2, rosso 2 m = Puntale di prova 600 V CAT IV, 36 A, 3 pezzi
• Pinza a coccodrillo 600V CAT IV, 36A, 4 pz
• Borsa morbida per accessori
• Cavo USB
