- AUTO SEQUENCE oltre 10 sequenze automatiche di test nei sistemi TT, TN, IT
- AUTO SEQUENCE per impedenza di linea, resistenza globale di terra, test su RCD e isolamento
- Isolamento con tensione 50, 100, 250, 500, 1000VDC
- Isolamento per varistori
- Misura dei dispositivi di controllo dell’isolamento in ambiti medicali (sistemi IT)
- Misura della corrente di dispersione di guasto (sistemi IT)
- Continuità dei conduttori di terra con 200mA con inversione di polarità o con 7mA senza intervento del differenziale
- Resistenza di terra con metodo voltamperometrico (con picchetti)
- Resistenza dei dispersori di terra con pinza opzionale
- Resistenza Globale di Terra senza intervento del differenziale (Z LOOP, Zs RCD)
- Impedenza di Linea FaseFase, Fase-Neutro, Fase-PE
- Corrente di cortocircuito presunta
- Selezione del Tipo di Fusibili e Magnetotermico per PASS / NO PASS su misure di Impedenza
- Test RCD di tipo A,AC,F,B,B+
- Tensione di contatto
- Test sulle cabine di ricarica della AUTO ELETTRICHE EN 61851-1
- PC Software U-View (creazione di strutture e report, upload/download dei dati)
- Creazione di profili PC Software U-View
- Adattatore A1532 EVSE per collegamento a cabine di ricarica veicoli elettrici
- Supporto RCD da 6 mA EV
- Supporto per test funzionali
- Supporto EVSE AUTO SEQUENCE® *
- Creazione del report U-View
- Tempo di intervento RCD tipo Generali, Selettivi e Ritardati
- Corrente di prova tipo A, AC, F max 1A e tipo B e B+ max 500mA
- Corrente di intervento RCD (Prova rampa)
- Test Automatico per RCD ( x1/2, x1, x5 e Rampa)
- Test RCD sulle colonnine di ricarica auto elettriche (MI RCD, EV RCD)
- Caduta di tensione nella linea e salvataggio automatico Zref (impedenza di riferimento)
- Senso ciclico delle fasi
- Test con uso di puntale remoto Fast Lead A1401 o Pro Lead puntale con schuko A1314 (opzionali)
- Corrente di dispersione (con pinza opzionale A1018)
- Misura parametri elettrici (V, I, W, VAR, VA, Wh, cosphi)
- Analisi armonica V, I e THD%
- Misura di illuminamento Lux (con accessorio opzionale A1172 e A1173)
- Localizzatore dei cavi e interruttori (con accessorio opzionale A1191)
- Help on line a display
- Memoria interna per salvataggio misure
- Comunicazione Bluetooth e USB
Alimentazione 6 x 1.5 V batterie Ni-MH, AA Durata batterie 9h Display 4.3” display a colori 480 x 272 pixel TFT con touch screen Memoria 8 GB memoria interna Interfaccia PC RS232, USB 2.0 Hi Speed Sicurezza IEC/EN 61010-1, doppio isolamento Temperatura Operativa 0 ÷ 40°C Categoria di misura 600V CAT III, 300V CAT IV Grado di inquinamento 2 Normativa di riferimento IEC/EN 61557-1-2-3-4-5-6-7 Accessori in dotazione
A1011: Set di puntali, 3 x 1,5 m
A1014: Puntale nero
A1015: Puntale blu
A1062: Puntale verde
A1017: Cavo di comunicazione RS232
A1135: Adattatore di alimentazione 12V / 1,2 A
A1171: Convertitore USB/RS 232 con cavo fisso da 1 m
A1309: Clip a Coccodrillo verde
A1310: Clip a Coccodrillo blu
A1013: Clip a Coccodrillo nero
S2026: Set per prove di Terra 20 m
Cavo USB
Borsa morbida
Cintura morbida per il collo
Batterie ricaricabili 6 x NiMH, tipo AA
PC SW U-View
Manuale d’uso e Manuale su CD
Certificato di calibrazioneAccessori opzionali
A1401 Puntale Remoto
A1018 Pinza per correnti di dispersione
A1019 Pinza per misura della resistenza di terra con accessorio A1018

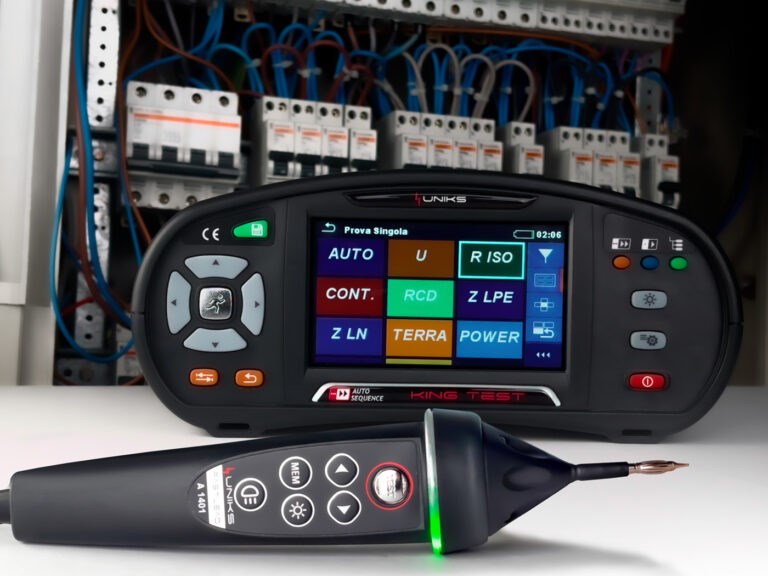

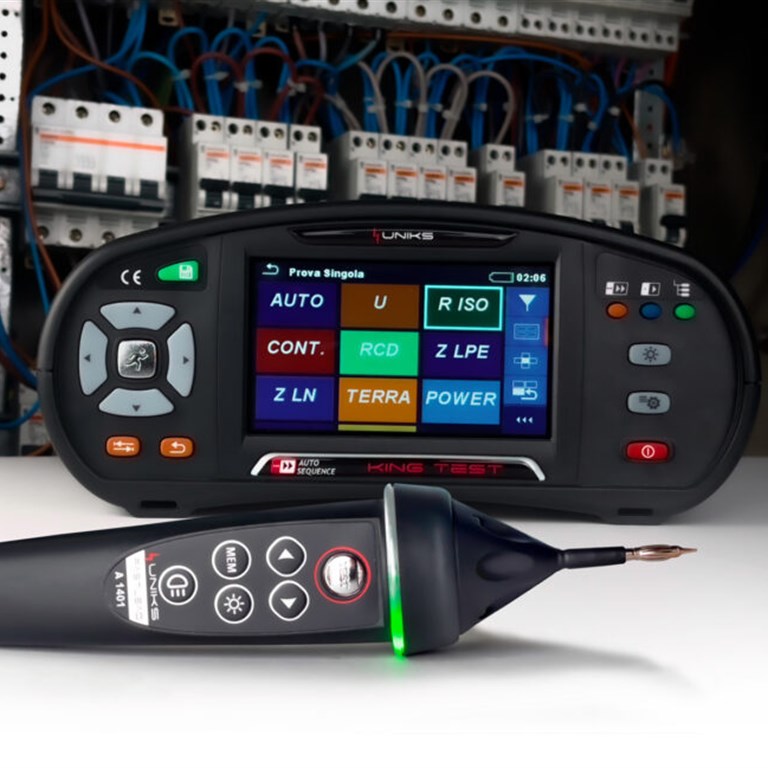

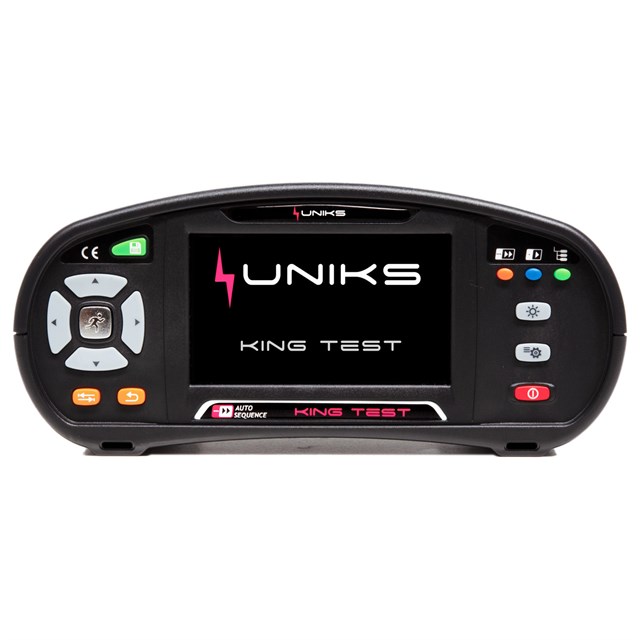

KINGTEST TUTTE LE MISURE DELLA CEI 64-8 E TEST DELLE COLONNINE DI RICARICA EV IN UNO STRUMENTO RIVOLUZIONARIO.
Display Touch Screen capacitivo a colori e di grandi dimensioni (480 x 272 pixel) ideato per verificatori e certificatori seconda la norma CEI 64-8. Grazie al suo design il KINGTEST può essere utilizzato a tracolla e tramite il puntale remoto Fast Lead è possibile muoversi liberamente tra le misure senza l’ingombro di avere lo strumento in mano.
Esegue tutte le misure richieste della normativa per la sicurezza elettrica, offrendo esito negativo o positivo dei risultati a seconda dello standard locale.
La GESTIONE MEMORIA non è solo un luogo per memorizzare e creare Report ma anche un modo nuovo di lavorare! Si possono creare alberi di misure organizzati con elenchi di prove da eseguire già impostate e organizzate a livello gerarchico (Quadro elettrico, Dispositivo di protezione , presa etc…) per poi eseguirle direttamente dalla memoria. Tutte le prove potranno essere duplicate in un nuovo progetto per essere eseguite nuovamente ed ottenere un Report di confronto con l' anno precedente.

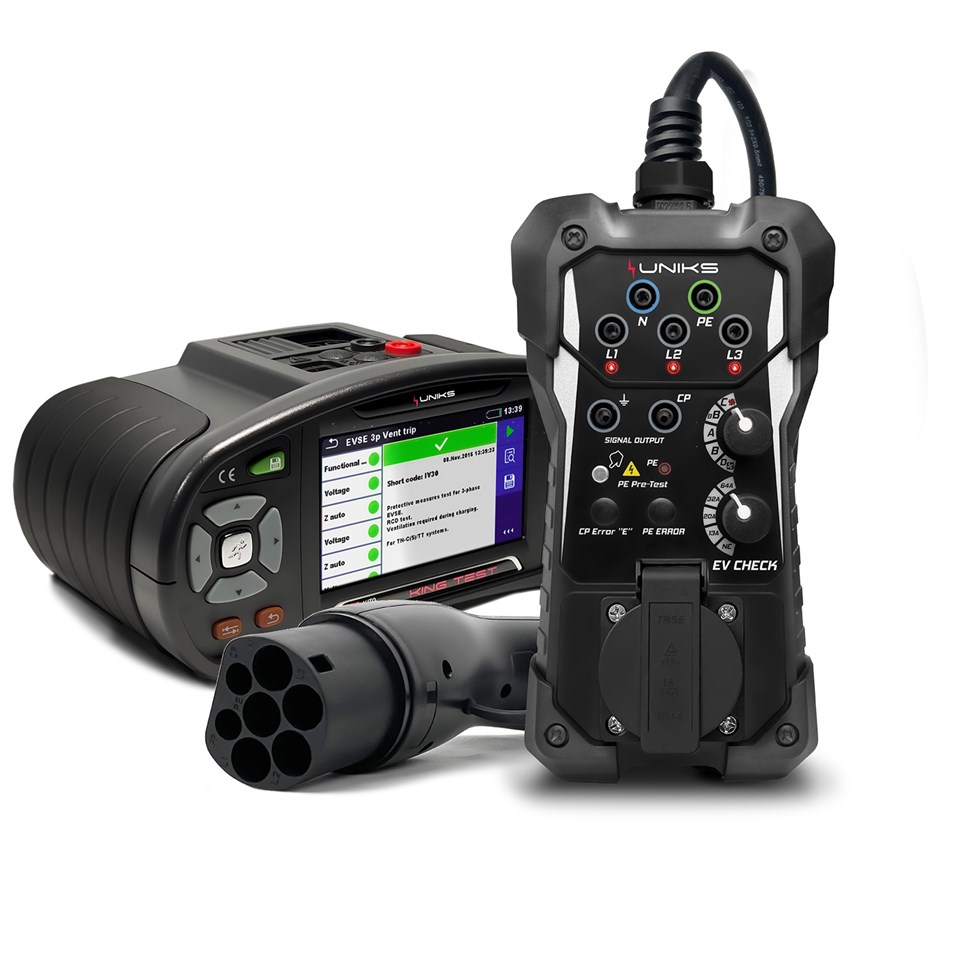

TEST DELLE COLONNINE DI RICARICA PER VEICOLI ELETTRICI
Tramite l’adattatore EVCHECK si può testare la sicurezza e la funzionalità in maniera non invasiva delle cabine di ricarica per veicoli elettrici. L’adattatore consente al tester di simulare il carico di un veicolo collegato alla cabina.
Uniks KINGTEST grazie ad una sequenza di test automatico, misura la sicurezza e la funzionalità delle colonnine di ricarica dei veicoli elettrici incluso il test dei differenziali DD 6mA DC.

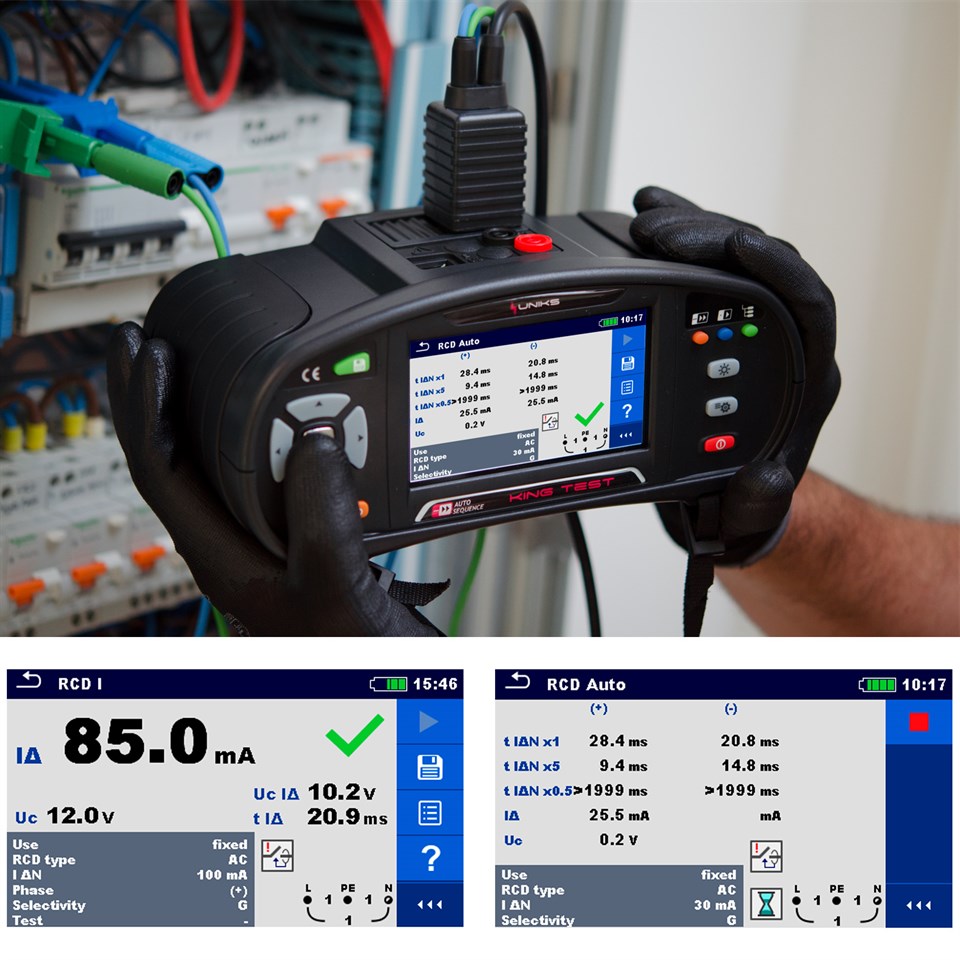

PROVA OGNI TIPO DI RCD
Uniks KINGTEST esegue il test dei differenziali di tipo A, AC e F fino a 1A in modalità Generali o Selettivi e i differenziali tipo B, B+ e EV per il test delle colonnine di ricarica elettrica.
Esegue il Test dei differenziali in 4 modalità:
- RCDt Test del tempo di intervento dei differenziali
- RCD I Test a Rampa per individuare a quale corrente il differenziale interviene
- Uc Test dedicato per la Tensione di Contatto
- AUTO Test completo dei differenziali in sequenza x1 , x5 , x1/2 e RAMPA con inversione di fase 180°
MISURA DELLA RESISTENZA GLOBALE DI TERRA ZS RCD
La funzione Zs RCD rappresenta la misura di resistenza globale di Terra nei Sistemi TT.
Il Test viene eseguito senza l’ intervento del differenziale e grazie all’ accessorio SCHUKO di serie sarà semplice eseguire i test anche sulle PRESE.

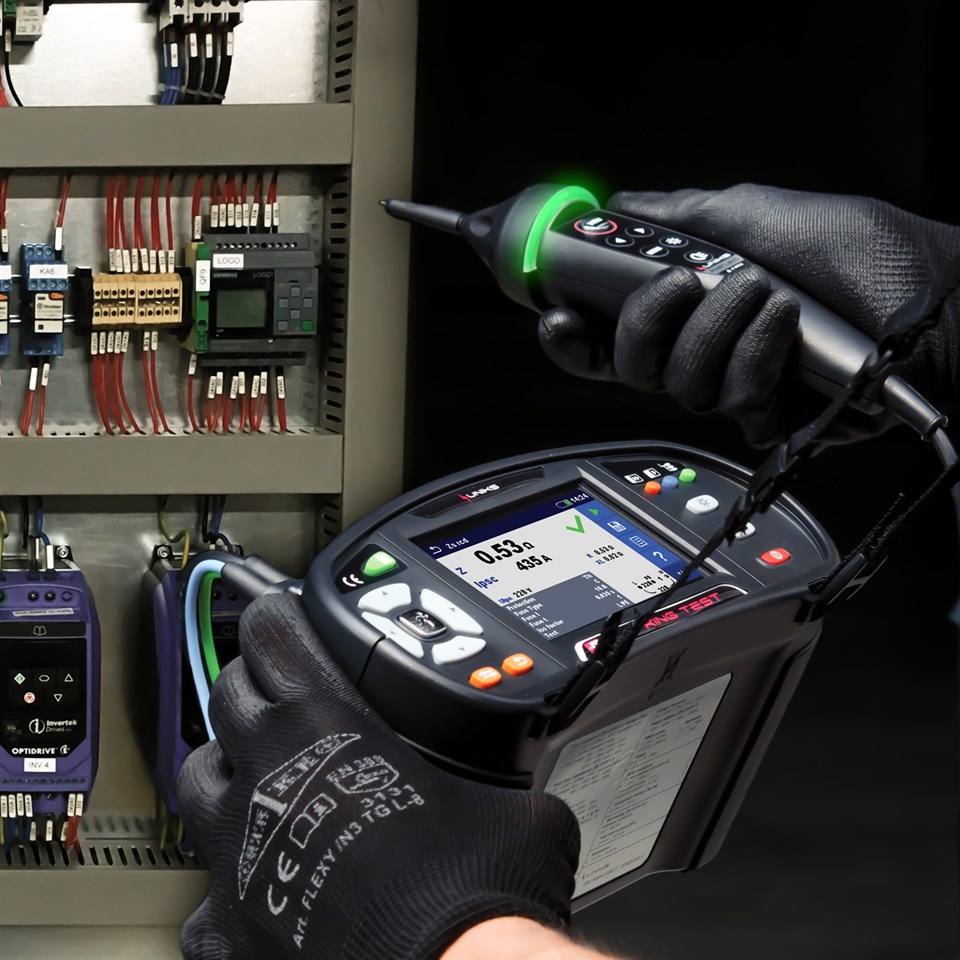

MISURA DI IMPEDENZA LINEA/LOOP E CADUTA DI TENSIONE
Uniks KINGTEST esegue anche il test dell’ impedenza di LINEA (Fase-Neutro o Fase-Fase) ad Alta corrente per ottenere valori di impedenza con due cifre decimali e calcolare la corrente di Cortocircuito presunta.
Anche nei Sistemi TN tramite la funzione ZLoop si potrà eseguire il test ad Alta corrente tra Fase e Terra. Se l’ impianto in esame è protetto da differenziale si potrà utilizzare la funzione a bassa corrente Zs RCD.
Uniks KING TEST permette di impostare il tipo di Magnetotermico o Fusibile da testare indicando tramite i LED (Rosso/Verde) se l’ impianto è a NORMA.
Sarà possibile anche testare la ΔV% caduta di tensione sulla linea tra un punto e l’ altro dell’ impianto per valutare la percentuale di tensione sulla linea.

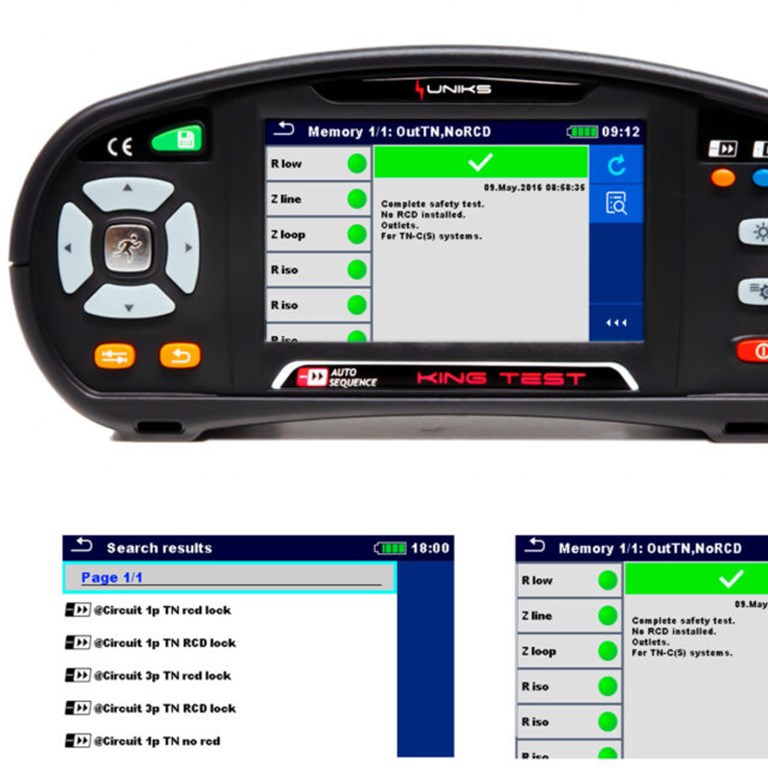

AUTO SEQUENCE
E’ dotato di funzione AUTO SEQUENCE, brevettato che permette di eseguire tutti i test in maniera autonoma e semplice facendosi guidare dallo strumento.
Integrati nello strumento ci sono vari tipi di sequenze automatiche a seconda del tipo di impianto elettrico (TT,TN,IT) o del tipo di misura, (esempio di una sequenza automatica 1*Impedenza di Linea — 2*Test RCD — 3*Test Isolamento F-N, N-Pe e F-Pe).

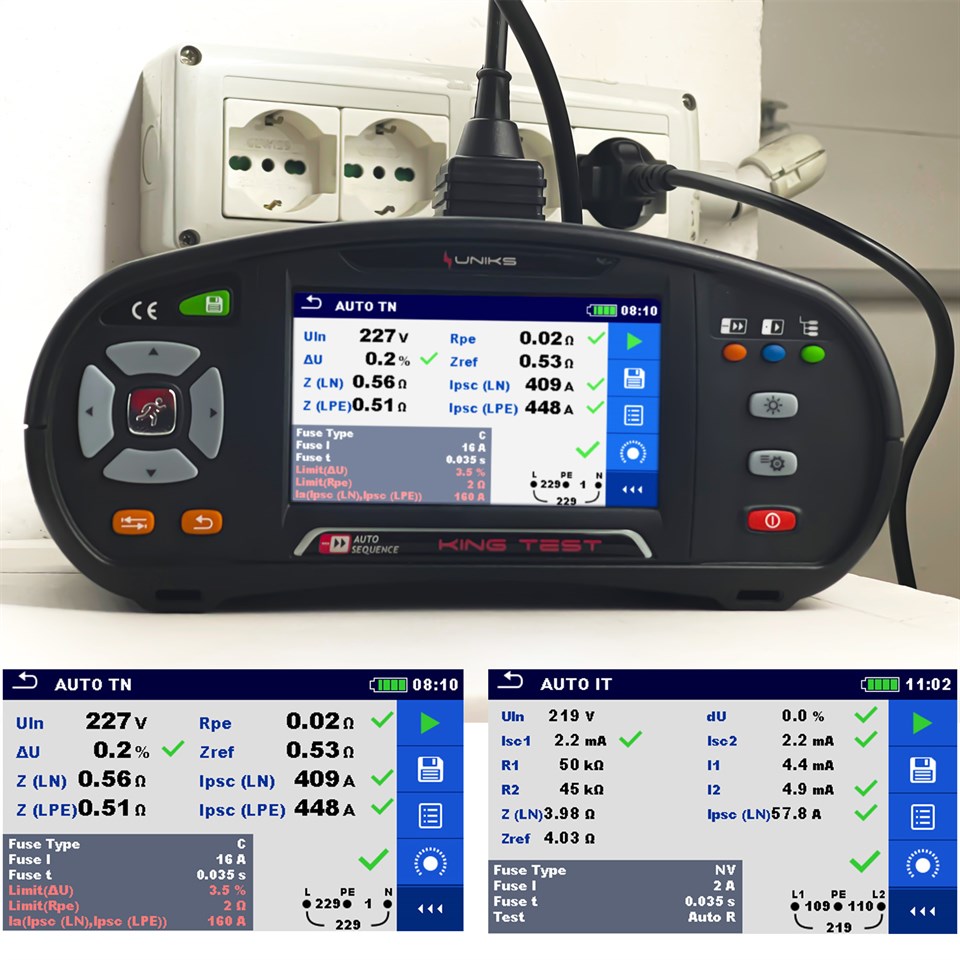

AUTO TEST LOOP TT TN IT
Il KINGTEST può effettuare misure di impedenza di linea e resistenza globale di terra in AUTOMATICO.
E’ possibile eseguire il test AUTO nei sistemi TT – TN – IT inclusa la misura di caduta di tensione sulla linea.
I risultati OK saranno calcolati in funzione dei parametri e del tipo di curva dei magnetotermici o fusibili selezionati.
Nei Sistemi TT il Test Z(L-Pe) verrà effettuato senza intervento del differenziale quindi a bassa corrente
Nel Sistema TN il Test Z(L-Pe) può essere effettuato ad alta corrente o bassa corrente.
Sarà indicato il valore delle correnti di cortocircuito presunte.
MISURA DI RESISTENZA DI ISOLAMENTO
Uniks KINGTEST esegue la misura di Resistenza di Isolamento con tensione di prova da 50V-100V-250V-500V 1000V DC.
E’ possibile impostare la funzione PRE-TEST per la rilevazione di carichi ancora collegati prima di effettuare la misura di ISOLAMENTO al fine di non danneggiare le apparecchiature.
Uniks KINGTEST esegue il test di continuità R LowΩ con 200mA e con inversione della polarità.
Permette di eseguire il test anche con solo 7mA tramite funzione CONTINUITÀ permettendo di generare continuamente per test più veloci e continui.

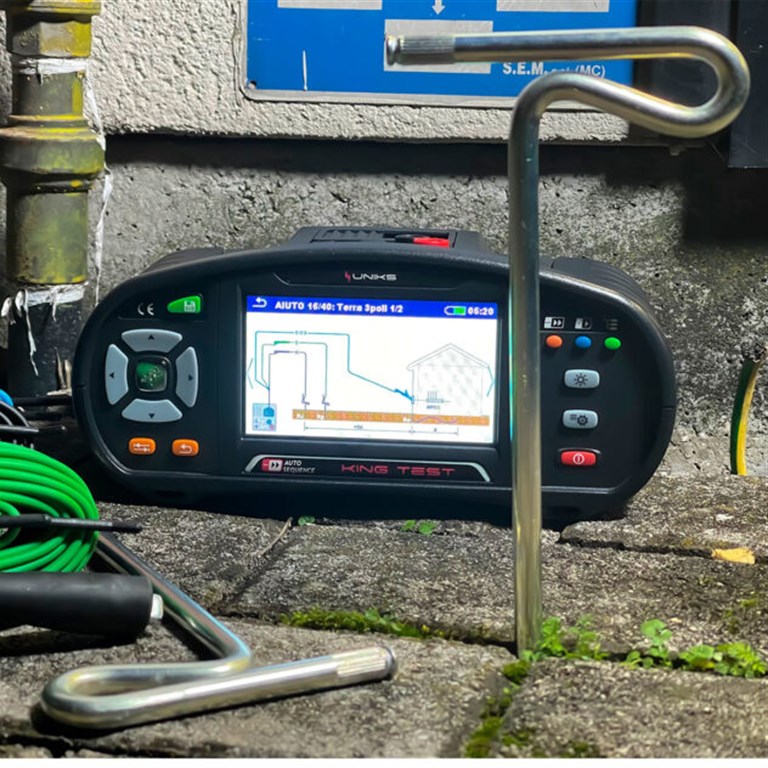

MISURA DI RESISTENZA DI TERRA
Grazie al set di picchetti e cavi inclusi esegue la misura di terra con il metodo Voltamperometrico rendendolo adatto a tutti i sistemi TT e TN

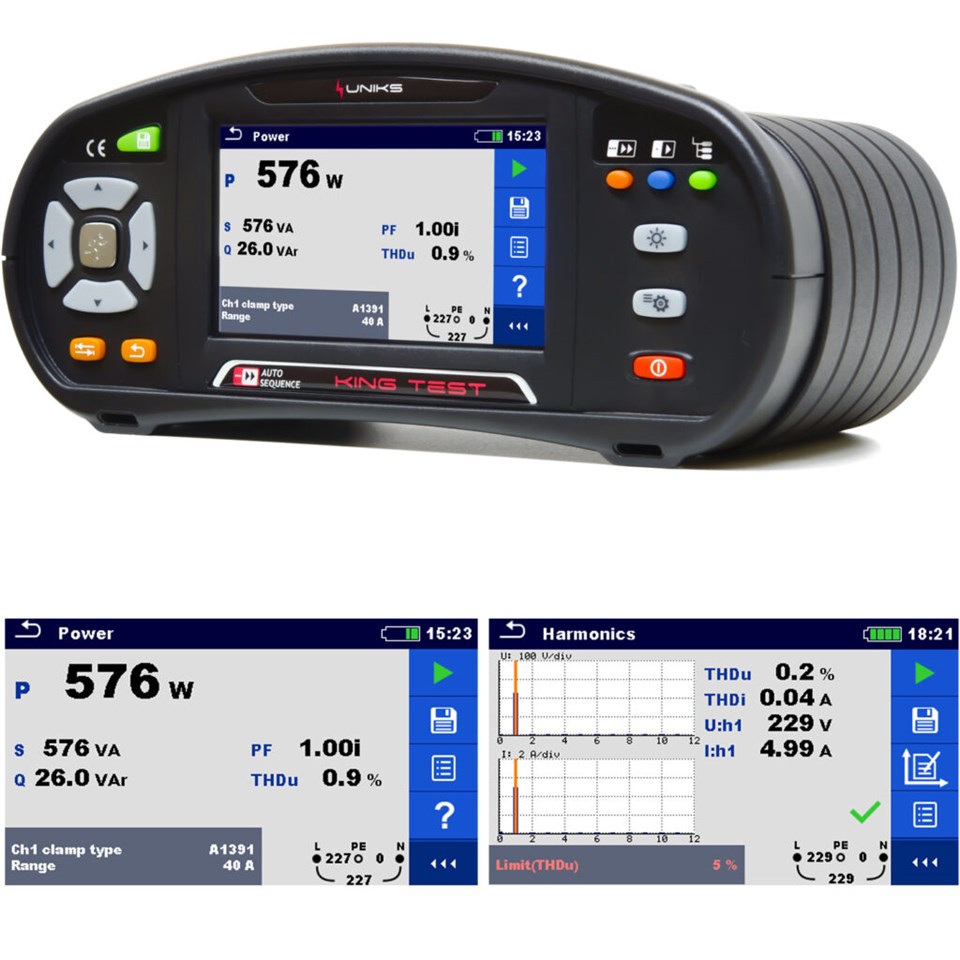

POTENZA E ARMONICHE
KINGTEST permette di misurare la POTENZA ATTIVA – REATTIVA e APPARENTE e Cosphi utilizzando l' accessorio opzionale A1018.
Tutte le grandezze Tensione e Corrente possono essere analizzate anche tramite l’ analisi ARMONICA fino alla 25° e THD%

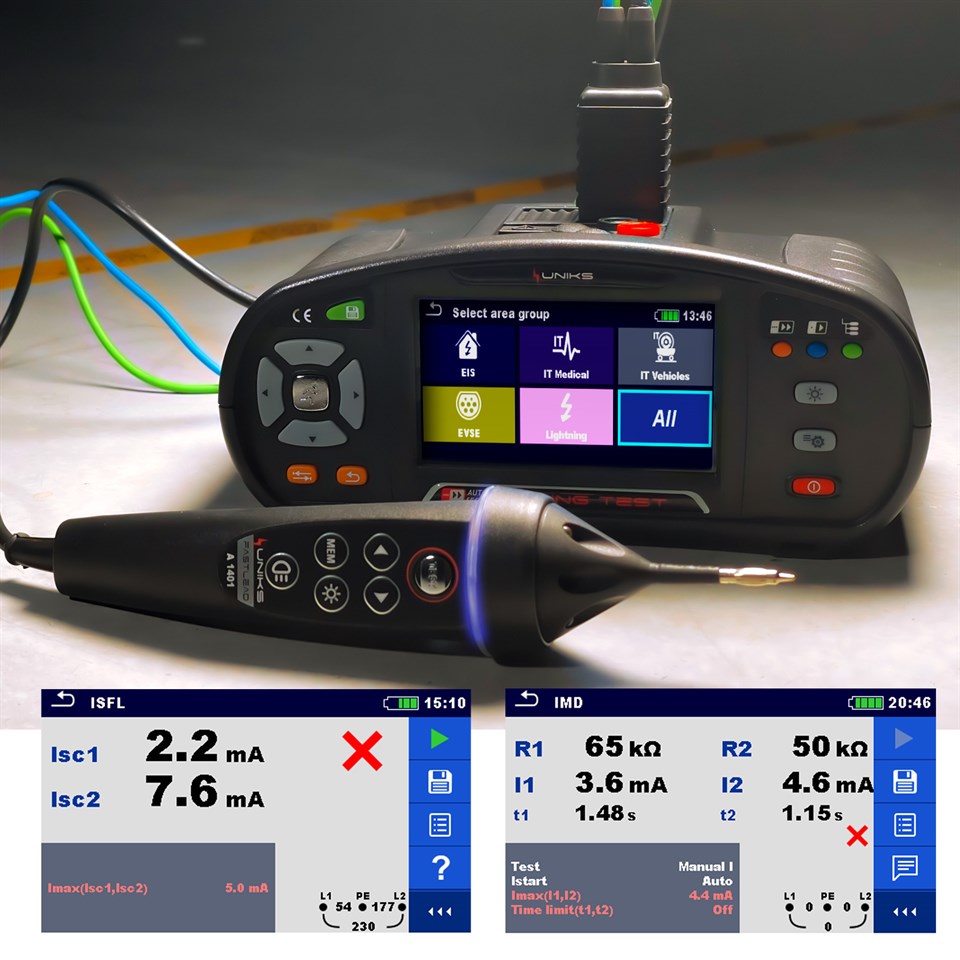

SISTEMI IT
Prove di dispositivi di controllo dell’isolamento IMD
Questa funzione controlla la soglia di allarme dei dispositivi di controllo isolamento (IMD) applicando una resistenza variabile tra I terminali L1 / PE e L2/PE.
ISFL – corrente di dispersione di primo guasto SISTEMI IT

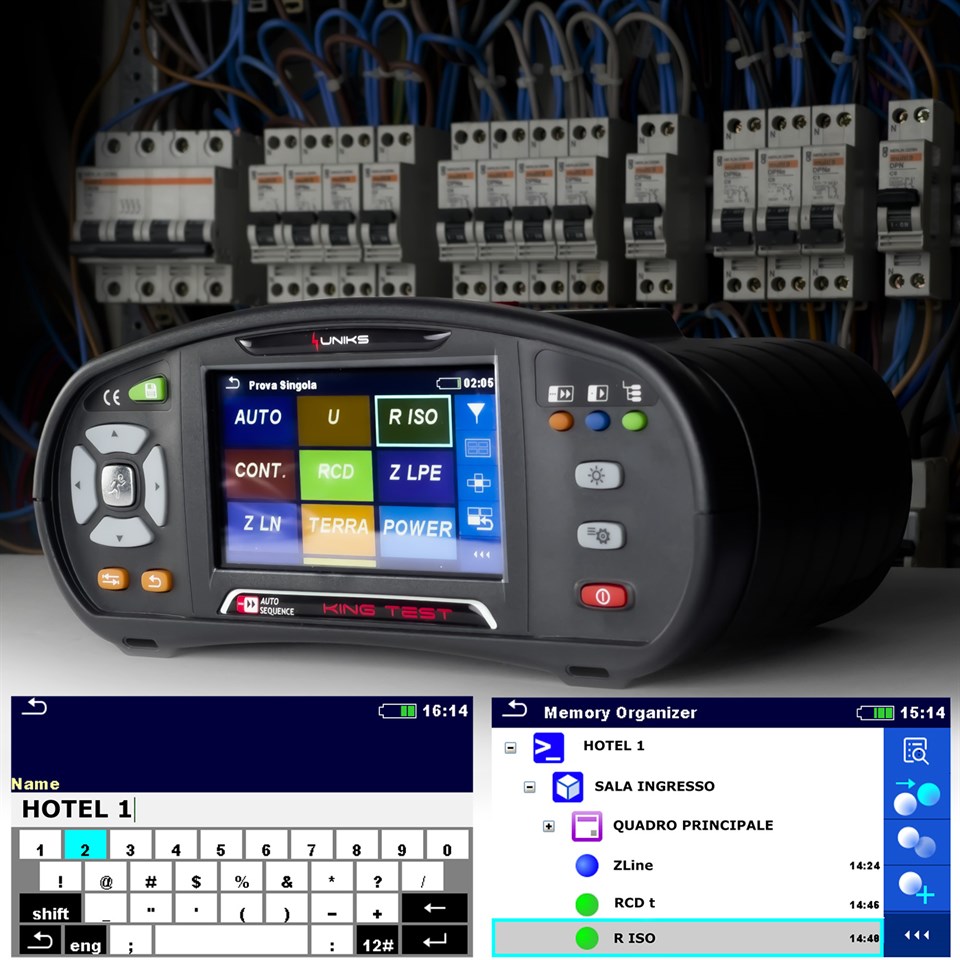

CREAZIONE DI MISURE PREDEFINITE
La Gestione della MEMORIA permette di creare un elenco di misure a scelta prima di effettuarle.
Questa funzione vi permetterà eseguire tutte le misure preimpostate in modo semplice e veloce e di mantenere uno storico delle misure per i successivi interventi.
La costruzione dell’albero delle misure può essere effettuata direttamente dal display Touch Screen o dal Software U-View.
Esempio in Figura.
Luogo HOTEL 1 – zona deve effettuare le misure SALA INGRESSO – QUADRO PRINCIPALE
Misure da effettuare ZLINE – RCD t – R ISO

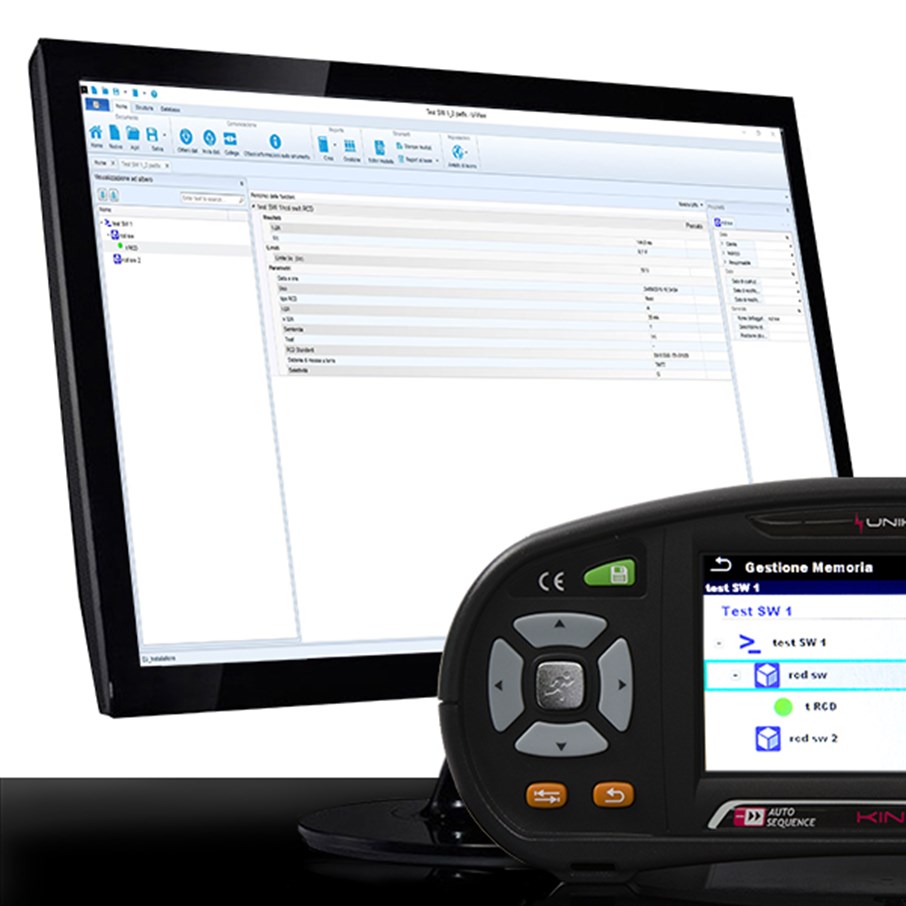

SOFTWARE E REPORT
Il Software U-View consente la creazione di report altamente professionali e personalizzabili nel rispetto degli standard europei.
U-View ti consente di velocizzare il salvataggio delle misure sul tuo strumento semplicemente creando su PC delle strutture ad albero e caricarle facilmente sullo strumento per la navigazione durante l’esecuzione di test in loco.
Uniks KINGTEST offre una comunicazione Bluetooth o USB.
